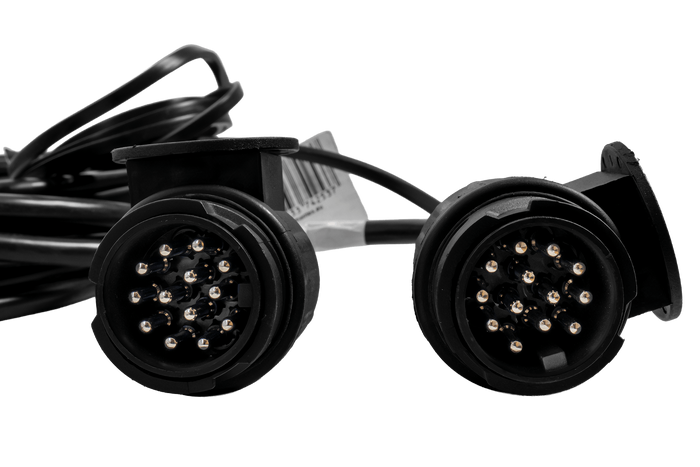

Elektrická instalace MANTES, kabelový svazek pro přívěs na loď 9,57 m, 13PINOVÁ zástrčka, 2x 5PINOVÉ bajonety

Výrobce:

Elektrická instalace MANTES, kabelový svazek pro přívěs na loď 9,57 m, 13PINOVÁ zástrčka, 2x 5PINOVÉ bajonety

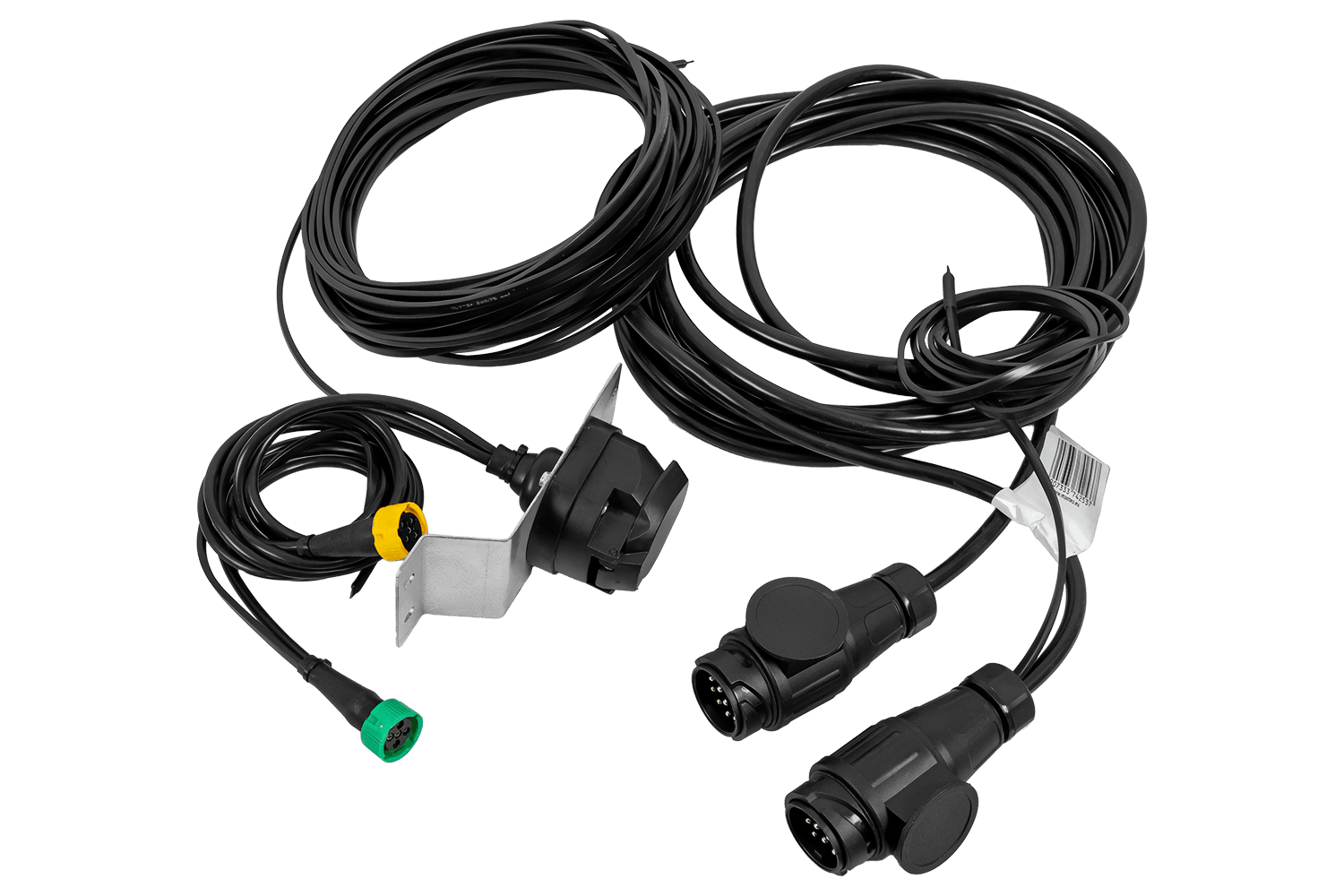

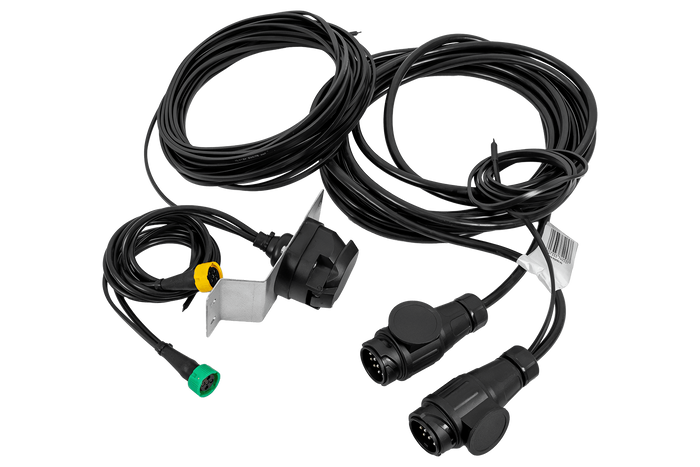

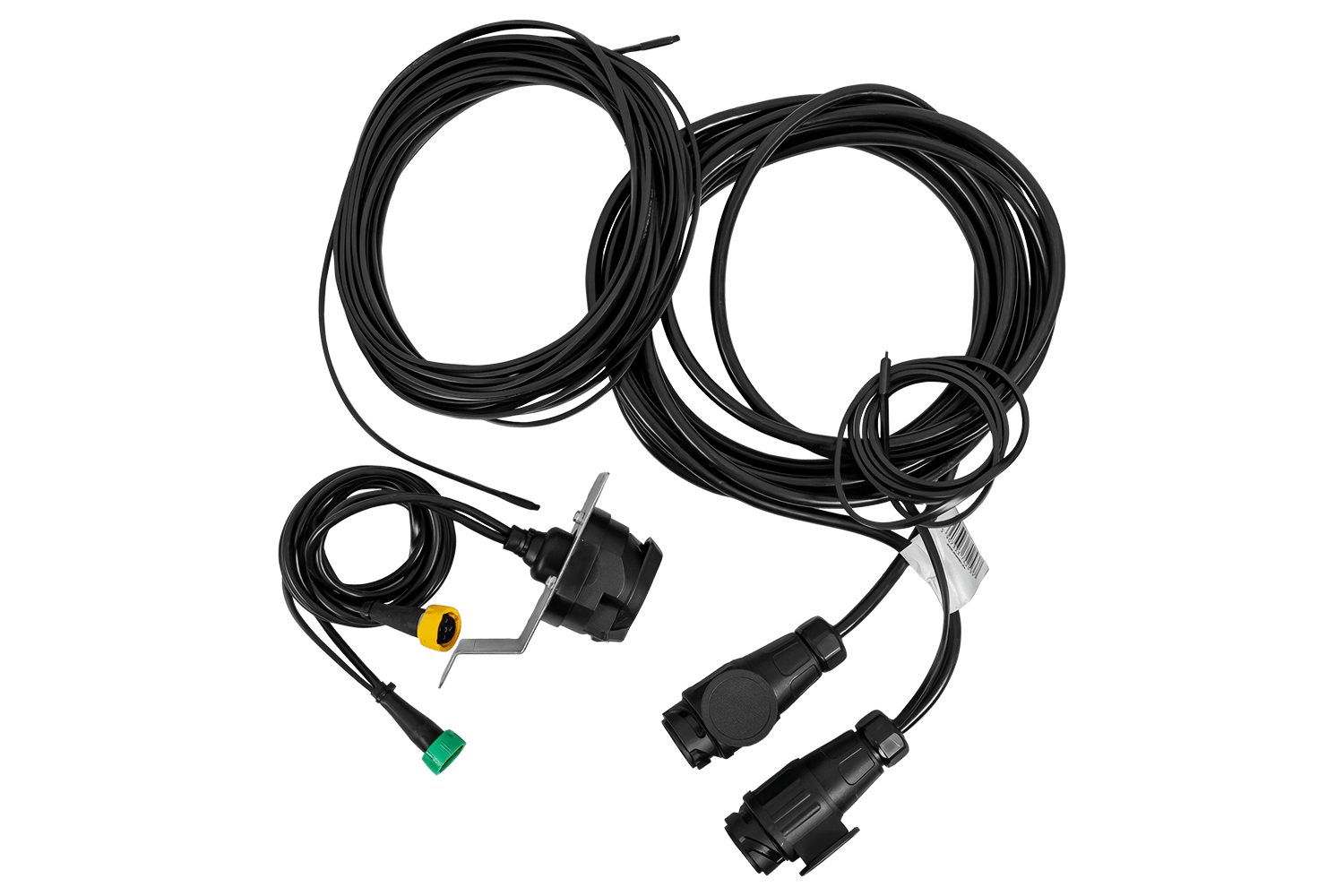

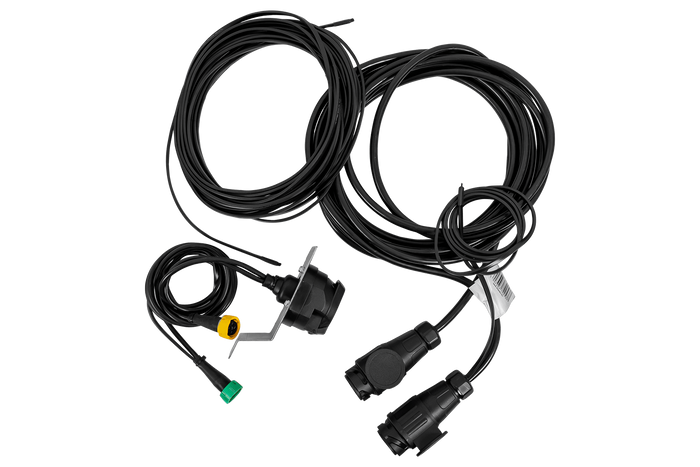

Elektrický systém MANTES je kompletní a promyšlený kabelový svazek určený speciálně pro přívěsy k lodím . Tato „sada na palubu“ je určena pro přívěsy vybavené odnímatelným zadním světelným nosníkem , což je standardní řešení pro přepravu lodí. Odnímatelný nosník usnadňuje spuštění lodi na vodu bez rizika poškození světel nebo kabeláže. Sada umožňuje bezpečné, těsné a snadné připojení celého osvětlovacího systému – hlavních zadních světel i obrysových světel – při zachování plné funkčnosti a odolnosti vůči vodě a nepříznivým povětrnostním podmínkám.

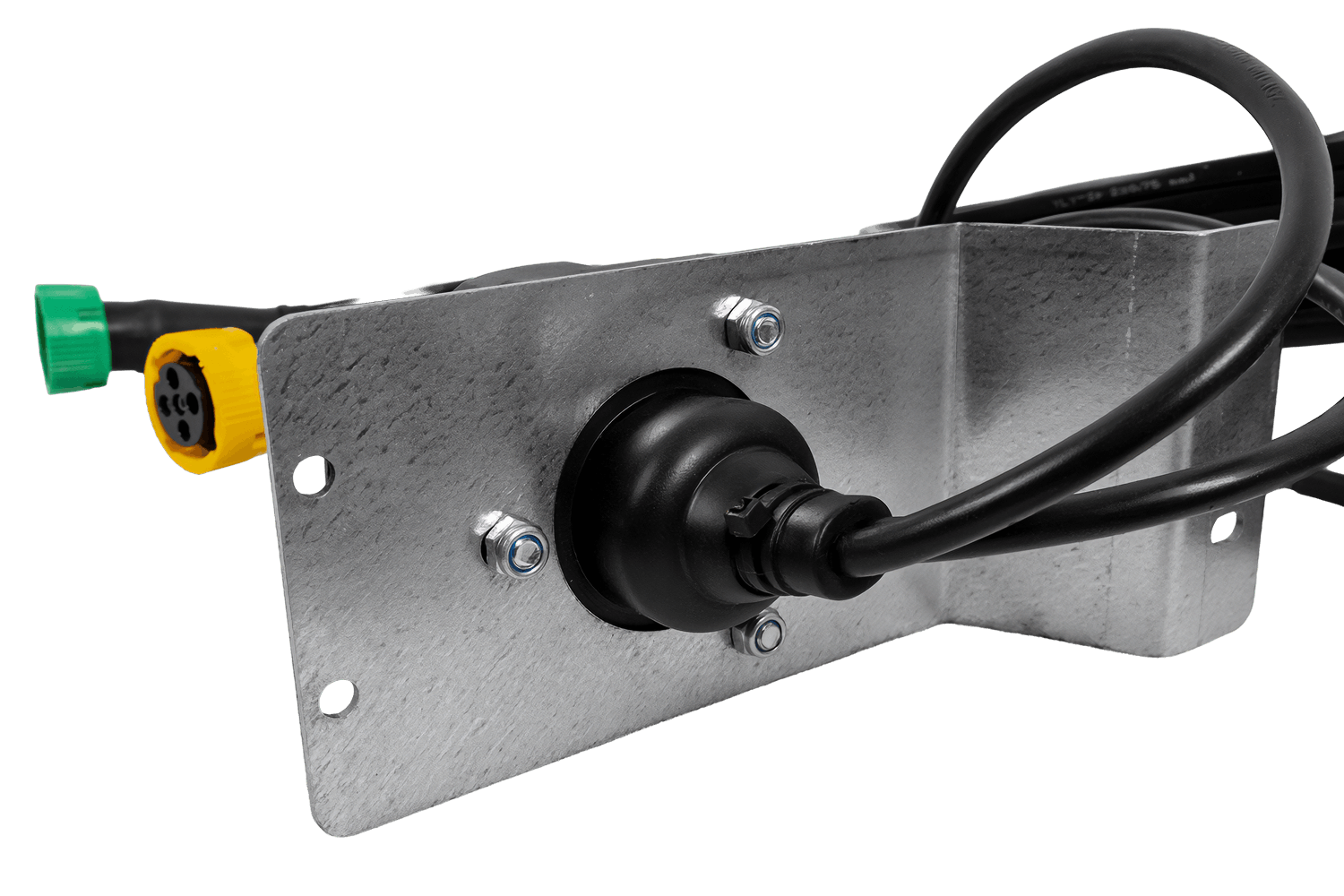

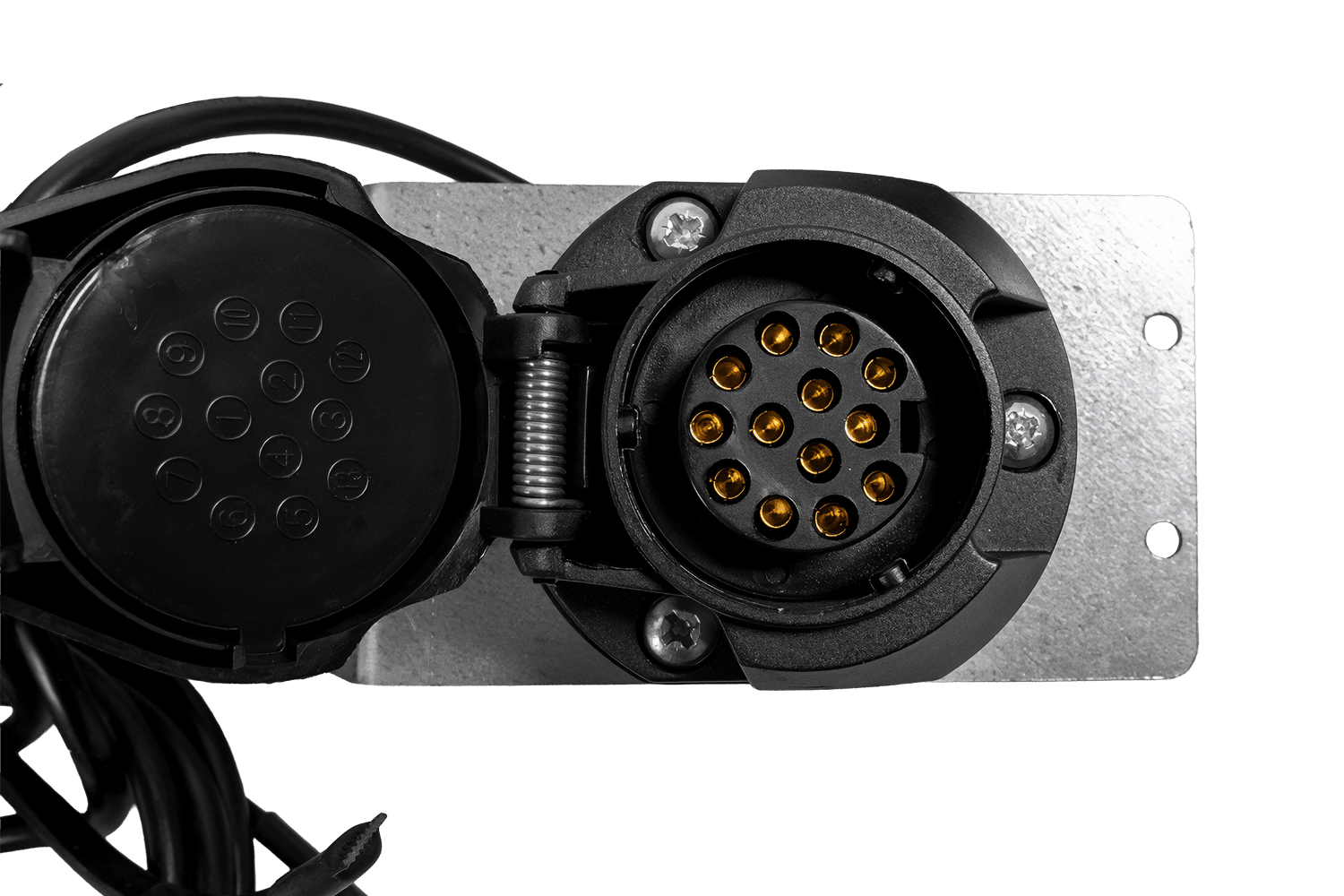

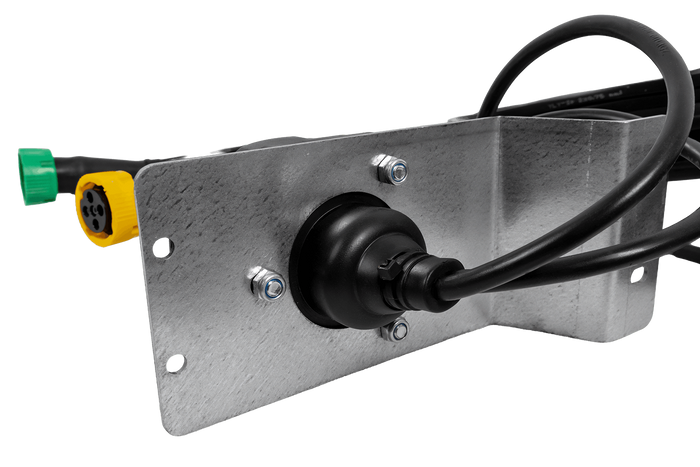

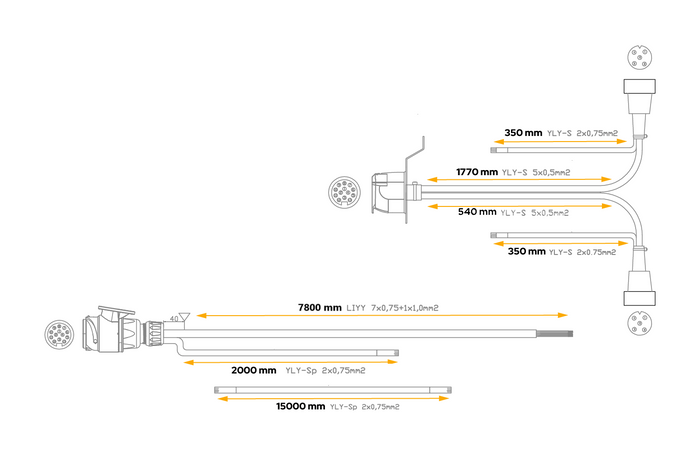

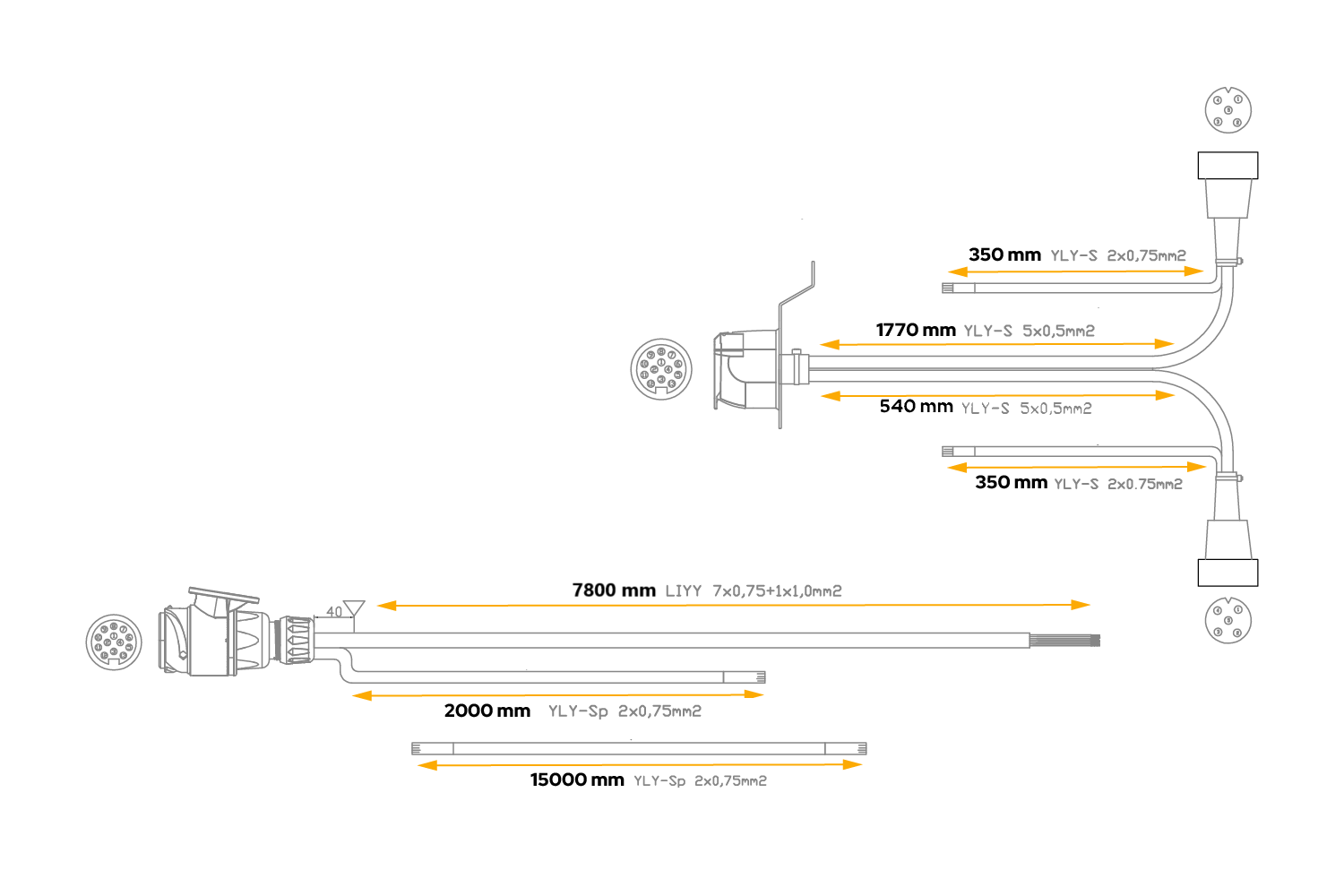

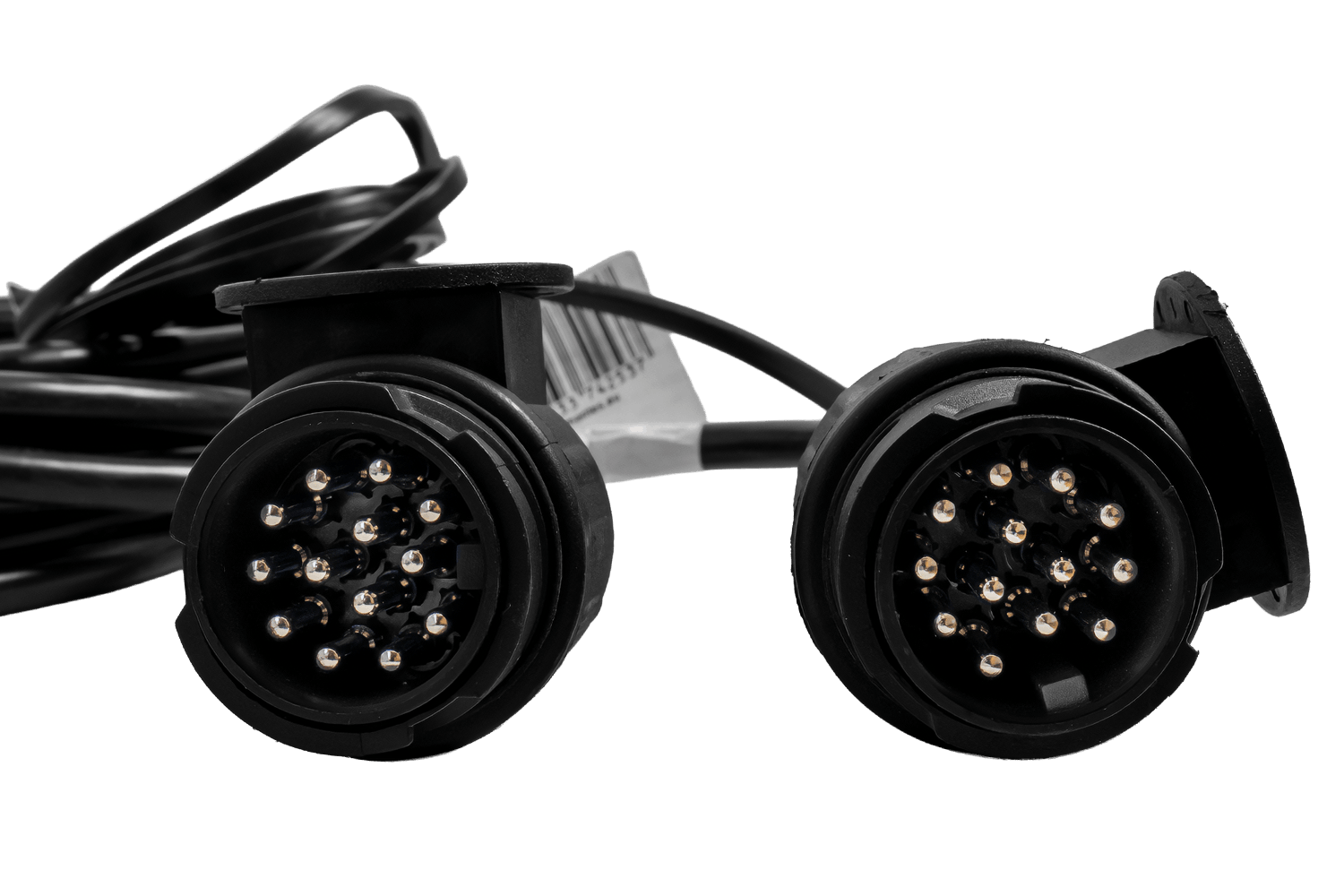

První částí je hlavní kabelový svazek s 13pinovou zástrčkou o délce 7,8 metru a 2metrový kabel obrysového světla – pro připojení elektrického systému tažného vozidla k zadnímu světlu přívěsu. Sada obsahuje také 13pinovou zásuvku pro vlastní montáž na světlometu , která umožňuje rychlé připojení a odpojení celého světelného světla.

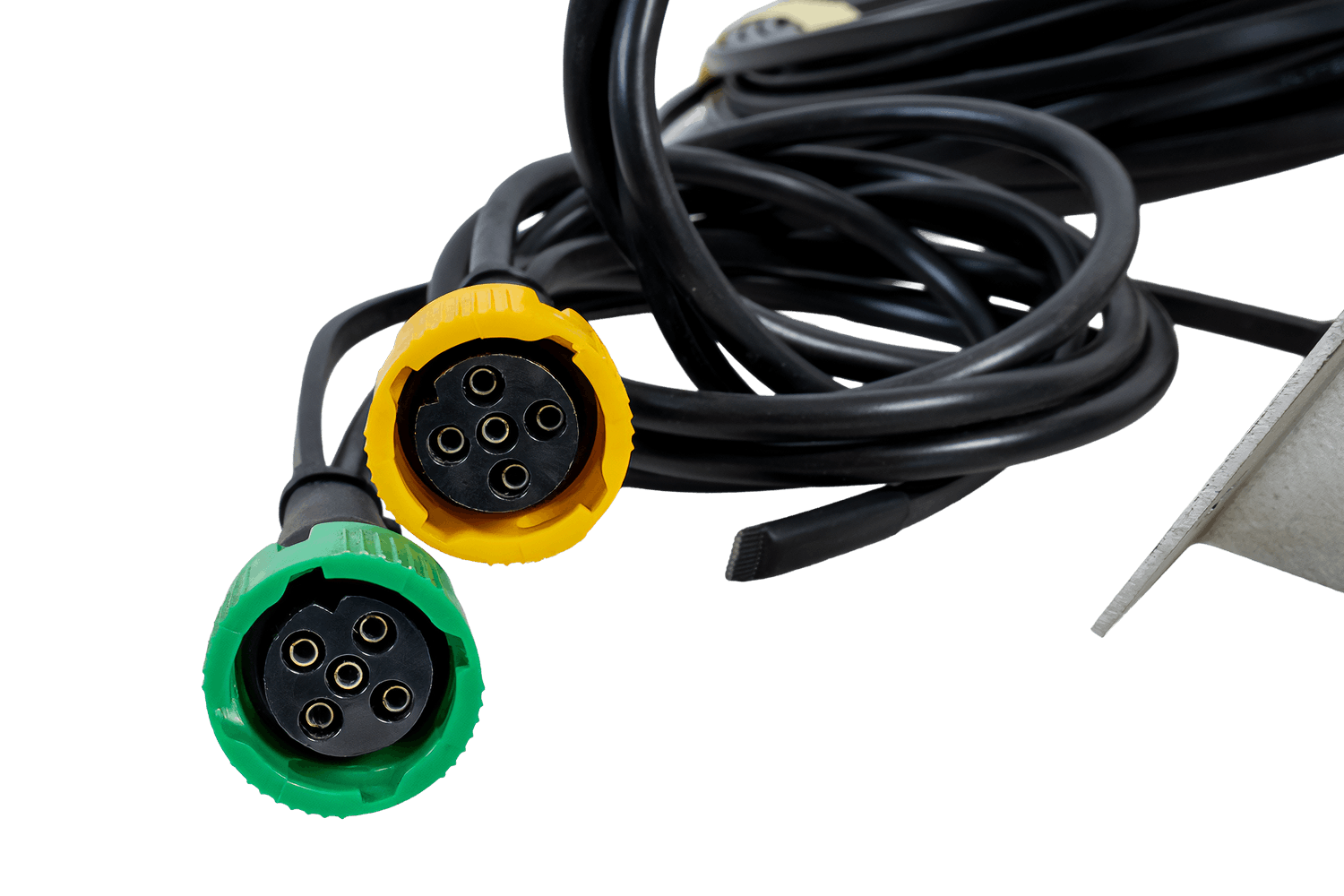

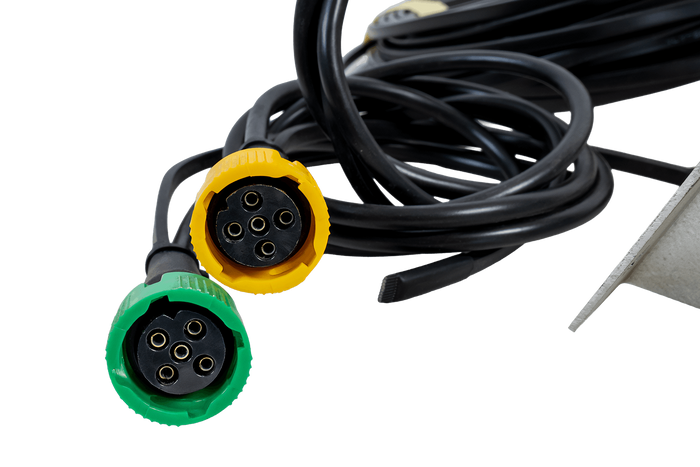

Druhá část obsahuje konektor namontovaný na zadní světelné liště (např. se odstraňuje při spuštění lodi). Kabel je dlouhý 1,77 metru a je zakončen 5pinovými bajonetovými konektory pro připojení zadních světel. Kabel má navíc integrovanou odbočku na dva 0,35metrové vodiče pro obrysová světla, která efektivně indikují rozměry vozidla ve dne i v noci, což zvyšuje bezpečnost při manévrech a jízdě v náročných podmínkách.

Sada je doplněna dalším 15metrovým kabelem pro pohodlné připojení obrysových světel umístěných po celé délce přívěsu.

Podporované funkce osvětlení

obrysové světlo

rozcestník

brzdové světlo

couvací světlo

mlhové světlo

obrysové světlo

osvětlení registrační značky

Světlo podporuje světelné funkce: levé/pravé obrysové světlo , které zajišťuje viditelnost vozidla při jízdě v noci; levé/pravé směrové světlo , které umožňuje signalizovat úmysl odbočit; brzdové světlo , které signalizuje brzdění; couvací světlo , které usnadňuje couvání zlepšením viditelnosti za vozidlem ; mlhové světlo , které zvyšuje bezpečnost za obtížných povětrnostních podmínek, jako je mlha nebo silné srážky; levé/pravé obrysové světlo , které zvýrazňuje vnější obrysy vozidla a zlepšuje jeho viditelnost na silnici, zejména v noci a za zhoršených světelných podmínek; a osvětlení registrační značky , které zajišťuje viditelnost registrační značky vozidla v noci .

Kabelové svazky pro přívěsy jsou nezbytné pro zajištění správného fungování osvětlení v přívěsech pro automobily, zemědělských přívěsech a karavanech. Jejich primární funkcí je přenos elektrických signálů do obrysových světel, brzdových světel, směrových světel a mlhových světel, což výrazně zlepšuje viditelnost a bezpečnost silničního provozu . Používání vysoce kvalitních kabelových svazků pomáhá předcházet problémům s přepětím a poruchami osvětlení, což je zásadní jak pro řidiče, tak pro ostatní účastníky silničního provozu. Díky vhodné délce kabelu a univerzálním konektorům je instalace rychlá a jednoduchá, zatímco robustní izolace zajišťuje odolnost vůči povětrnostním podmínkám, vibracím a mechanickému poškození .

Význam barev vodičů v 13pinové zástrčce

• (1) žlutá - levé směrové světlo
• (2) modré - mlhové světlo
• (3) bílá - hmotnost
• (4) zelená - pravé směrové světlo
• (5) hnědé nebo černé pravé obrysové světlo
• (6) červená - brzdové světlo
• (7) černé - levé obrysové světlo
• (8) šedá - couvací světlo
