Jak zapojit zásuvku přívěsu za auto? Schéma 7-PIN zásuvky

Elektrická zásuvka pro napájení přívěsu je nedílnou součástí tažného zařízení. Zásuvka přívěsu je prvek, který slouží k propojení vozidla s přívěsem pomocí elektrických vodičů. Díky tomu je možný přenos světelných signálů i napájení z auta do přívěsu.

Stává se však, že selže a vyžaduje výměnu. Můžeme to udělat sami, ale na akci se vyplatí dobře připravit. Správné propojení přívěsu s elektroinstalací auta je totiž klíčové pro správnou funkci světel a bezpečnost na silnici. Bez ohledu na to, zda používáte nebrzděný přívěs, brzděný přívěs nebo autopřepravník či karavan, znalost schématu zapojení a typů zásuvek a zástrček vám pomůže předejít problémům.

Správné zapojení zásuvky přívěsu je investicí do bezpečnosti – vaší i ostatních účastníků silničního provozu. Podle zákona o provozu na pozemních komunikacích musí mít každý přívěs funkční vnější osvětlení.

Zjistěte, jak má probíhat správné zapojení zásuvky přívěsu, jaké jsou typy zásuvek přívěsu, barvy vodičů a jak zkontrolovat spojení a připravit elektrické vodiče podle odborných postupů.

Zapojení zásuvky přívěsu krok za krokem

Samotné zapojení zásuvky přívěsu není složité, ale vyžaduje trochu znalostí a technické zručnosti. Pokud postup zapojení provede správně, zajistíte si trvalý a bezproblémový provoz zadních světel, obrysových světel nebo tyčových světel a také bezpečnost při jízdě s přívěsem. Nezapomeňte dodržovat bezpečnostní pravidla – veškeré práce zasahující do elektroinstalace auta by se měly provádět při zcela vypnutém zapalování. Před zahájením jakýchkoli prací na elektroinstalaci vždy odpojte záporný pól akumulátoru – předejdete tak nebezpečnému zkratu v elektrickém systému. Co potom? Níže naleznete návod ve 3 krocích, které si v tomto článku podrobněji rozebereme:

1. Zkontrolujte typ zásuvky na svém autě: 7-PIN nebo 13-PIN?
2. Demontujte starou zásuvku a posuďte stav vodičů ve svazku
3. Namontujte novou zásuvku do auta podle elektrického schématu

Krok 1: Zkontrolujte typ zásuvky na svém autě: 7-PIN nebo 13-PIN?

Vyberte typ zásuvky vhodný pro vaše auto. Na trhu jsou k dispozici 7pólové nebo 13pólové zásuvky. Rozdíl mezi 7-PIN a 13-PIN zásuvkou spočívá v různém množství funkcí, které mohou obsluhovat. 7pólová zásuvka postačuje pro přívěsy s celkovou hmotností do 750 kg, ale 13pólová zásuvka je vyžadována pro těžší přívěsy, které musí mít zpátečkové světlo.

Prostřednictvím 7pólové zásuvky lze zapojit základní funkce osvětlení vyžadované předpisy pro nebrzděné přívěsy, které nemají namontované zpátečkové světlo ani žádná další zařízení. Rozsah 7-PIN zásuvky zahrnuje: obrysová světla, mlhové světlo, směrovky a brzdová světla. 13pólová zásuvka zajistí obsluhu všech dostupných světel přívěsu, včetně zpátečkového světla nebo osvětlení registrační značky, a u rozsáhlejších systémů také napájení doplňkových zařízení. Výběr nové zásuvky závisí na tom, jaký elektrosvazek byl přiveden k tažnému zařízení ve vašem autě, a také na typu přívěsu, který hodláte táhnout. 7pólové instalace se běžně používají u lehkých přívěsů s celkovou hmotností 750 kg. Pamatujte však, že pokud chcete v budoucnu používat přívěs s rozsáhlejším elektrickým systémem nebo těžší přívěsy, karavany či nosiče jízdních kol, stojí za to zvážit instalaci 13pólové zásuvky, která podporuje doplňkové funkce.

Doplňkové funkce 13pólové zásuvky:

• zpátečkové světlo,
• doplňkové stálé napájení (12V) pro napájení přídavných zařízení (např. chladničky nebo vnitřního osvětlení),
• napájení spínané zapalováním (aktivní pouze při zapnutém zapalování),
• kostra pro palubní zařízení přívěsu.

Pokud byla ve vašem autě nainstalována 7-PIN zásuvka, její změna na 13pólovou verzi bude vyžadovat výměnu přívodního elektroinstalace a zásah do elektrického systému. Pokud v této oblasti nemáte odpovídající dovednosti, kontaktujte specializovaného autoelektrikáře. V případě, že chcete zapojit 13-PIN zástrčku do 7pólové zásuvky (nebo naopak) a nezáleží vám na doplňkových funkcích, použijte vhodnou redukci. Adaptéry jsou cenově dostupné produkty, které koupíte u výrobce přívěsů Unitrailer.

Krok 2: Demontujte starou zásuvku a zkontrolujte stav vodičů ve svazku

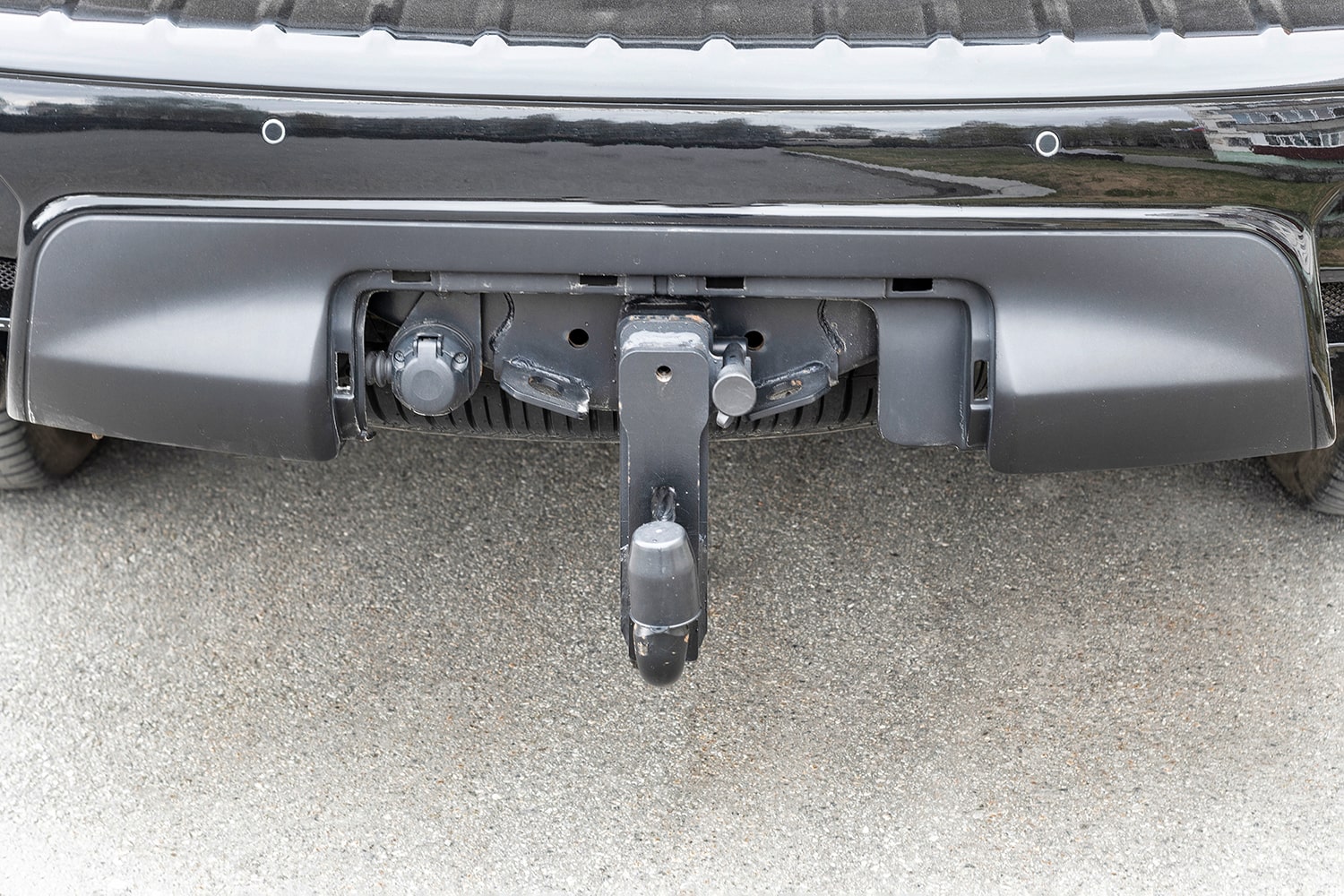

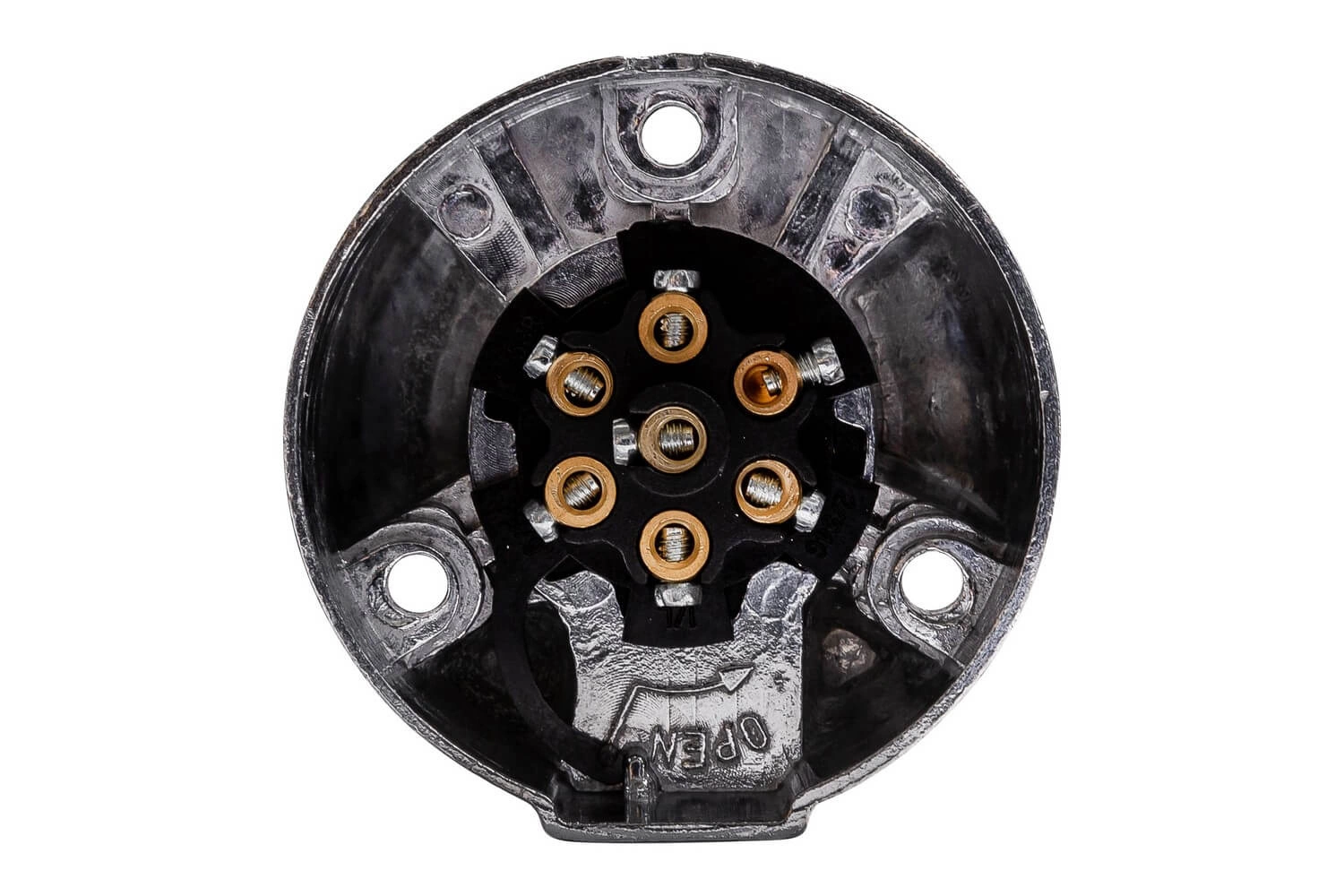

Způsob demontáže staré zásuvky závisí na jejím typu a výrobci. Začněte důkladnou prohlídkou zásuvky nainstalované na vozidle. U většiny modelů je přišroubována šrouby, které je třeba odšroubovat, abyste uvolnili zásuvku a dostali se k elektrickým vodičům uvnitř. Po otevření zásuvky věnujte pozornost rozmístění vodičů. Vodiče by měly být barevně označeny, což vám později umožní jejich správnou instalaci do nové zásuvky. Pro jistotu si můžete udělat i fotku, která vám pomůže s pozdějším zapojením vodičů. Další činností je odpojení elektrického svazku. To provedete povolení šroubků upevňujících koncovky kabelů v zásuvce.

Zkontrolujte piny v zásuvce a zástrčce. Zelený nebo bílý povlak svědčí o korozi. Očistěte je jemným brusným papírem nebo speciálním sprejem na kontakty.

Po odšroubování vodičů se ujistěte, že jejich koncovky jsou v dobrém stavu – nejsou zlomené ani zoxidované. Zkontrolujte, zda mají odpovídající délku a tloušťku umožňující pevné spojení. Opotřebované nebo příliš krátké vodiče se mohou během jízdy samovolně odpojit nebo vést k poškození měděných žil – kontrola jejich stavu v této fázi zajistí odpovídající odolnost a spolehlivost.

Můžete použít nůž nebo malé štípací kleště k zaštípnutí vodičů, pokud to jejich délka dovoluje. Pokud je poškození tak rozsáhlé, že by po jejich odstřižení bylo zapojení zástrčky nemožné, musíte vyměnit i vodiče. Připravte elektrické vodiče podle pokynů výrobce zásuvky. Pokud nemáte zkušenosti, můžete se obrátit na odborníka, který se postará o odpovídající přípravu vodičů.

Krok 3: Jak správně zapojit zásuvku?

Po demontáži staré zásuvky je čas na instalaci nové! Důležitý je výběr správné zásuvky tak, aby pasovala do určeného montážního držáku na autě. Naštěstí by to neměl být problém – u většiny tažných zařízení se používají univerzální zásuvky 7-PIN nebo 13-PIN. Zkontrolujte také, v jakém stavu je gumová krytka, kterou prochází elektrický svazek – pokud na ní zaznamenáte poškození, vyměňte ji za novou. Gumové těsnění pod zásuvkou zabraňuje korozi kontaktů způsobené vlhkostí.

Můžete si také rovnou objednat kompletní zásuvku včetně krytky. Dalším krokem je zapojení vodičů. Pamatujte, mezi odizolovanými konci vodičů musí být dostatečná délka, aby je bylo možné pevně usadit v zásuvce, musí být rovné a čisté. Vodiče zapojte podle schématu výrobce nebo použijte pokyny, které jsme uvedli níže. Užitečné zde mohou být i fotografie instalace, pokud jste si je udělali v předchozím kroku! Pamatujte, že zásuvka musí být pevně přišroubována – řádné utažení všech šroubů jí zajistí odolnost vůči otřesům a mechanickému poškození. Nejčastější příčinou poruchy v instalaci je špatná kostra, tedy špatné spojení bílého vodiče (Pin 3).

Pozor! Zapojení „na krátko“ může způsobit chyby palubního počítače.

Zapojení zástrčky a kontrola funkce světel

Zapojení zásuvky k přívěsu není všechno. Musíte ještě zkontrolovat, zda bylo vše uděláno správně a zda je kontinuita vodičů a elektrického spojení neporušená a stabilní, aby nedošlo k poruše během cesty. Po dokončení montáže použijte zkoušečku napětí nebo speciální tester zásuvky tažného zařízení k ověření, zda všechna světla fungují správně.

Vyplatí se také zkontrolovat funkci všech světel ručně. Jak na to? Zde je další praktický návod:

1. Zapněte auto a zkontrolujte kontrolky v autě. Otočte klíčkem v zapalování a ujistěte se, že se na přístrojové desce neobjevily žádné chybové zprávy.
2. Otestujte světla a světelné signály. Zapněte směrovky, obrysová světla, brzdové světlo a zpátečková světla (u 13-PIN instalace). Zkontrolujte, zda svítilny reagují správně. V případě brzdových světel je vhodné požádat o pomoc třetí osobu.
3. V případě problémů s funkcí světel zkontrolujte správnost zasunutí zástrčky, a pokud to není příčinou – správné zapojení všech vodičů v zásuvce.

Správně zapojená elektrická zásuvka by měla zajišťovat správný provoz všech světel dostupných na přívěsu, mimo jiné zadních světel, obrysových světel nebo osvětlení registrační značky. Pokud některý ze spotřebičů nefunguje:

• zkontrolujte, zda je bílý vodič pevně přišroubován jak v zásuvce, tak k karoserii vozidla,
• vrat'te se k elektrickému schématu a ujistěte se, že jsou vodiče správně zapojeny.

Pamatujte, že jízda s nefunkčním osvětlením přívěsu hrozí pokutou a možností odebrání malého technického průkazu a zakazem další jízdy.

Typy zásuvek přívěsu – 7-PIN a 13-PIN

Elektroinstalace pro přívěsy se liší v závislosti na typu přívěsu a jeho výbavě. Hlavní rozdíl spočívá v počtu pólů odpovědných za přenos signálu a napájení různých funkcí přívěsu. Nejčastěji se setkáte s těmito typy:

• Zásuvka 7 PIN typu „N“ – používaná hlavně u nebrzděných přívěsů s celkovou hmotností do 750 kg. Umožňuje zapojení základních světel, jako jsou směrovky, mlhové světlo, levé obrysové světlo, pravé obrysové světlo a brzdová světla.
• Zásuvka 13 PIN – využívaná u karavanů a těžších přívěsů (celková hmotnost nad 750 kg). Doplňkové piny umožňují obsluhu zpátečkových světel a stálého napájení.
• Zásuvka 7 PIN typu „S“ – rozšíření standardní zásuvky „N“, které přidává podporu zpátečkových světel. Často se používá u přívěsů s rozsáhlejším elektrickým systémem.

Při nákupu nové zásuvky nebo zástrčky se ujistěte, že je kompatibilní s parametry vašeho přívěsu a vozidla. Pokud elektrická instalace vašeho přívěsu není kompatibilní s autem – nezapomeňte dokoupit odpovídající redukci. U Unitrailer najdete zásuvky, zástrčky a adaptéry 7/13 PIN, které zajistí správné propojení mezi vozidlem a přívěsem, a také konektory a rychlospojky umožňující snadné připojení světel k elektroinstalaci.

Gniazdo 7 PIN – schéma zásuvky přívěsu a zapojení

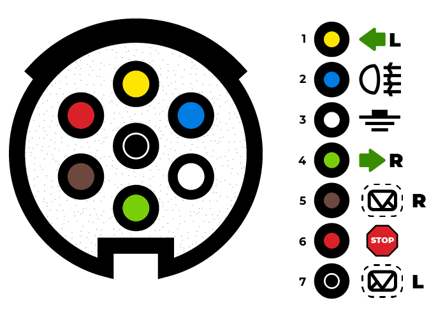

Pochopení schématu zásuvky přívěsu je základem úspěšné instalace. Každá zásuvka a zástrčka by měla obsahovat schéma usnadňující správné zapojení – najdete ho nejčastěji na krytu produktu, např. na víčku. Níže představujeme funkce 7pólové zásuvky, rozmístění jednotlivých vodičů a jejich barvy:

• Pól 1 – Žlutý: Levá směrovka
• Pól 2 – Modrý: Mlhové světlo
• Pól 3 – Bílý: Kostřicí vodič (Massa)
• Pól 4 – Zelený: Pravá směrovka
• Pól 5 – Hnědý: Pravé obrysové světlo
• Pól 6 – Červený: Brzdová světla
• Pól 7 – Černý: Levé obrysové světlo + osvětlení SPZ

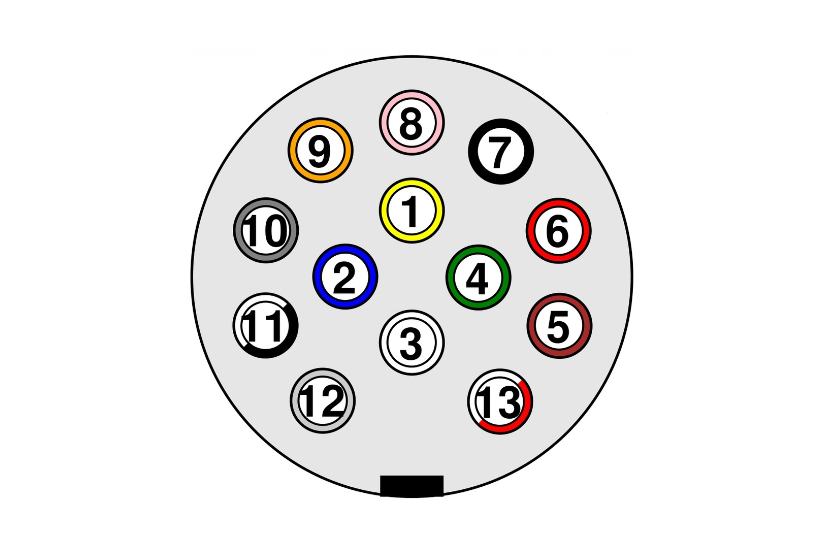

13-PIN Zásuvka - schéma a doplňkové funkce

U zásuvek 13 PIN byly kromě standardních konektorů přidány PINy obsluhující pokročilejší funkce:

• Pól 8 (Růžový): Zpátečkové světlo
• Pól 9 (Oranžový): Stálé napájení
• Pól 10 (Šedý): Napájení spínané klíčkem zapalování (dobíjení, doplňková výbava)
• Pól 11 (Bílý/Černý): Kostra pro spínaný obvod napájení
• Pól 12 (Bílý/Modrý): Test zapojení přívěsu / detekce
• Pól 13 (Bílý/Červený): Kostra pro stálý obvod napájení
